Techniques modernes de construction en structure bois : l’importance des connecteurs métalliques
La construction bois moderne repose sur des assemblages ultra-performants grâce aux connecteurs métalliques. Ces éléments augmentent la résistance mécanique de 40 à 60% selon une étude du FCBA de 2024. Mais comment optimiser la résistance des assemblages en bois pour vos projets ? Ces connecteurs transforment littéralement la durabilité structurelle tout en simplifiant la mise en œuvre sur chantier.
Typologie des connecteurs métalliques pour charpentes bois
Le choix du connecteur métallique conditionne directement la résistance structurelle de votre assemblage bois. Chaque type répond à des contraintes mécaniques spécifiques et s’adapte aux différentes configurations de charpente.
Les connecteurs se déclinent selon leur fonction et leur géométrie. Voici les principales familles utilisées dans la construction bois :
- Plaques perforées : redistribuent les charges sur une large surface, idéales pour les assemblages en prolongement de poutres

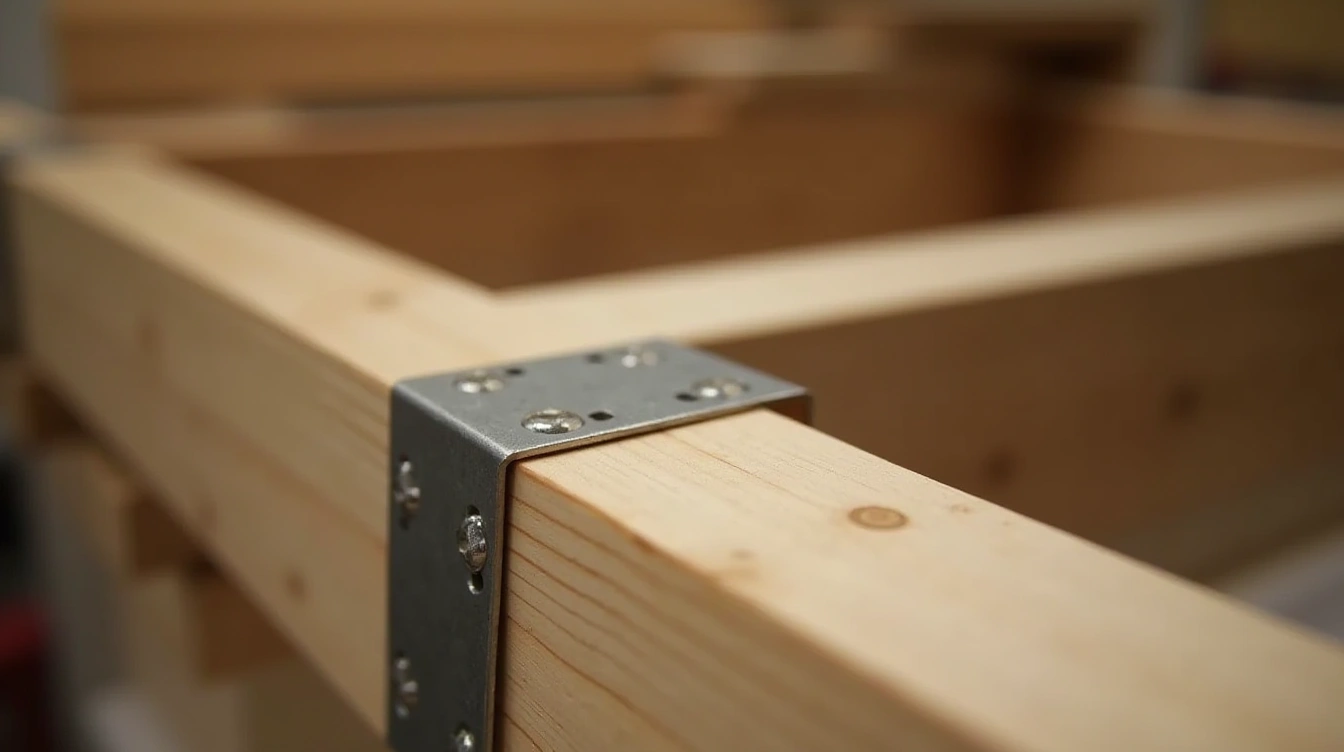

- Équerres renforcées : assurent les liaisons perpendiculaires entre poteaux et traverses avec une résistance à l’arrachement optimale
- Sabots de charpente : supportent les solives et chevrons en bout de poutre, facilitant la mise en œuvre
- Broches filetées : traversent complètement les pièces de bois pour des assemblages invisibles haute résistance
- Tire-fonds hexagonaux : visserie lourde pour ancrage dans les gros bois et maçonnerie
Ces connecteurs sont fabriqués en acier galvanisé pour les environnements standards ou en inox pour les atmosphères corrosives. L’épaisseur varie de 2 à 5 mm selon les efforts à reprendre.
Comment calculer et dimensionner ces assemblages métalliques
Le calcul des assemblages métalliques dans les structures bois repose sur l’Eurocode 5, la norme européenne de référence pour les constructions en bois. Cette réglementation définit précisément les méthodes de vérification de la résistance des connexions bois-métal.
Les ingénieurs doivent analyser plusieurs paramètres critiques lors du dimensionnement. Les charges appliquées incluent les forces permanentes, variables et accidentelles que subira l’assemblage. Les contraintes mécaniques se calculent en fonction du type de sollicitation : traction, compression, cisaillement ou flexion.
Le coefficient de sécurité joue un rôle déterminant dans ces calculs. L’Eurocode 5 impose des valeurs spécifiques selon la classe de service du bâtiment et la durée d’application des charges. Ces coefficients garantissent une marge sécuritaire adaptée aux conditions d’exploitation.
La complexité de ces calculs nécessite une expertise technique approfondie. Les bureaux d’études spécialisés maîtrisent les logiciels de calcul structurel et connaissent les subtilités réglementaires. Faire appel à un professionnel qualifié reste indispensable pour garantir la conformité et la sécurité de vos assemblages bois-métal.
Mise en œuvre et bonnes pratiques d’installation
La réussite d’un assemblage par connecteurs métalliques repose avant tout sur une préparation minutieuse du bois. Chaque élément doit être parfaitement sec, avec un taux d’humidité inférieur à 19%, et ses surfaces doivent être planes et exemptes de défauts. Un contrôle visuel systématique permet d’identifier d’éventuelles fissures ou nœuds qui pourraient compromettre la solidité de l’assemblage.
Le perçage constitue l’étape la plus critique de l’installation. Les trous doivent correspondre exactement au diamètre des boulons ou vis utilisés, avec une tolérance maximale de 0,5 mm. L’utilisation d’un foret à bois de qualité professionnelle et d’une perceuse à colonne garantit la précision nécessaire. Chaque perçage doit être perpendiculaire aux fibres du bois pour optimiser la résistance.
Le positionnement des connecteurs exige une attention particulière aux distances minimales : respectez 7 diamètres entre connecteurs et 4 diamètres par rapport aux rives. Ces espacements permettent une répartition optimale des contraintes. Lors de l’assemblage final, serrez progressivement les boulons en respectant le couple de serrage recommandé par le fabricant, puis effectuez un contrôle de qualité complet avant la mise en service de la structure.
Prévention de la corrosion et durabilité des systèmes d’assemblage
La protection contre la corrosion constitue l’enjeu majeur pour garantir la pérennité des assemblages bois-métal. L’humidité naturelle du bois, combinée aux variations climatiques, crée un environnement particulièrement agressif pour les connecteurs métalliques.
Le choix du revêtement doit impérativement tenir compte de l’essence de bois utilisée. Les bois résineux, naturellement acides, nécessitent une galvanisation à chaud d’au moins 350 g/m², tandis que les bois durs peuvent se contenter d’un traitement électrolytique standard.
La compatibilité chimique entre le traitement du bois et le revêtement métallique détermine la longévité de l’assemblage. Les sels de bore, couramment utilisés pour traiter le bois, peuvent provoquer une corrosion accélérée sur certains revêtements zinc-aluminium.
Une maintenance préventive régulière s’avère indispensable. L’inspection annuelle des points de fixation, notamment dans les zones exposées aux intempéries, permet de détecter précocement les signes de dégradation et d’intervenir avant que l’intégrité structurelle ne soit compromise.
Avantages comparés : connecteurs métalliques versus assemblages traditionnels
Les connecteurs métalliques révolutionnent la construction bois en offrant des performances supérieures aux assemblages traditionnels. Contrairement aux tenons-mortaises qui nécessitent un usinage précis et chronophage, les connecteurs métalliques permettent une mise en œuvre 3 à 4 fois plus rapide sur chantier.
En termes de résistance mécanique, les connecteurs métalliques surpassent nettement les chevilles bois. Un assemblage par plaques métalliques peut supporter jusqu’à 15 kN contre 8 kN pour un assemblage traditionnel équivalent. Cette capacité portante accrue autorise des portées plus importantes et optimise l’utilisation du bois.
Le coût global penche également en faveur des connecteurs métalliques. Malgré un prix d’achat plus élevé, les économies réalisées sur la main-d’œuvre compensent largement cet investissement. Les assemblages traditionnels exigent des compétences spécialisées en taille de bois, alors que la pose de connecteurs métalliques reste accessible avec une formation adaptée.
Les connecteurs métalliques s’imposent particulièrement dans les constructions à fortes contraintes structurelles : charpentes industrielles, ossatures de grande portée ou bâtiments soumis aux séismes. Pour les constructions patrimoniales ou écologiques privilégiant l’esthétique du bois apparent, les assemblages traditionnels conservent leur pertinence.
Vos questions sur les assemblages bois-métal
Comment renforcer les assemblages bois avec des connecteurs métalliques ?
Utilisez des connecteurs certifiés adaptés aux efforts mécaniques. Respectez les espacements réglementaires entre fixations et vérifiez la compatibilité bois-métal pour éviter les désordres structurels.
Quels sont les types de connecteurs métalliques pour charpente bois ?
Sabots de charpente, équerres renforcées, plaques à dents multiples et connecteurs spéciaux. Chaque type répond à des sollicitations spécifiques selon la conception structurelle.
Comment calculer la résistance d’un assemblage bois métal ?
Le calcul suit l’Eurocode 5, considérant la résistance du bois, du connecteur et l’effort de cisaillement. Un bureau d’études structure réalise ces vérifications complexes.
Quelle différence entre boulons et connecteurs métalliques pour le bois ?
Les boulons traversent complètement les pièces de bois, tandis que les connecteurs métalliques se fixent par clouage ou vissage en surface des éléments.
Comment éviter la corrosion des connecteurs métalliques dans le bois ?
Choisissez des connecteurs galvanisés ou inoxydables selon l’exposition. Protégez les assemblages de l’humidité et assurez une ventilation adéquate de la structure.
